DongBu

소형 운반장비

보행식 지게차

  • Point 01
    부드럽고 안정적인 주행

    우수한 품질과 내구성이 검증된 최신형 AC Curtis 컨트롤러 채택

  • Point 02
    최상의 주행성능

    AC Motor 채택 및 틸러해드 위치감지 기능으로 탁월한 퍼포먼스 발휘

  • Point 03
    안전 최우선 주의

    작업자의 안전을 위한, 비상정지 시스템 및 코너주행시 자동 감속 기능

공통 특징
  • 4. 정확한 틸러해드 위치감지

    근접센서 사용에 의한 정확한 틸러 헤드 위치 감지

  • 5. 코너 주행시 자동 감속

    급 코너 회전시(1,3 구간) 주행속도 1/2로 자동 감속

  • 6. Anti-Roll Back

    경사지에서 장비가 밀릴 경우, 모터를 역회전시켜 정지 상태 유지

  • 1. AC Curtis 컨트롤러

    우수한 품질과 내구성이 검증된 최신형 AC Curtis 컨트롤러 채택

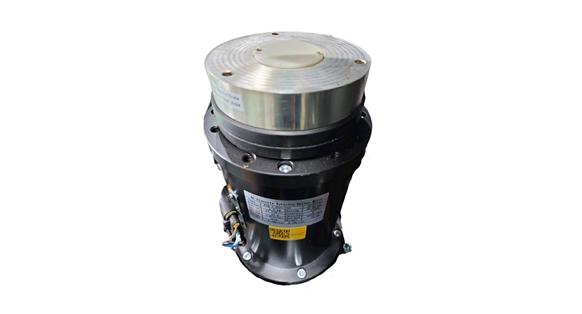

  • 2. AC Motor

    AC모터는 브러쉬가 없는 구조로 브러쉬 교체비용 절감, 모터의 내구성이 뛰어남

  • 3. 견고한 Mast Beam

    1.5톤 지게차용 Beam 채택

  • 4. 정확한 틸러해드 위치감지

    근접센서 사용에 의한 정확한 틸러 헤드 위치 감지

  • 5. 코너 주행시 자동 감속

    급 코너 회전시(1,3 구간) 주행속도 1/2로 자동 감속

  • 6. Anti-Roll Back

    경사지에서 장비가 밀릴 경우, 모터를 역회전시켜 정지 상태 유지

  • 1. AC Curtis 컨트롤러

    우수한 품질과 내구성이 검증된 최신형 AC Curtis 컨트롤러 채택

  • 2. AC Motor

    AC모터는 브러쉬가 없는 구조로 브러쉬 교체비용 절감, 모터의 내구성이 뛰어남

  • 3. 견고한 Mast Beam

    1.5톤 지게차용 Beam 채택

  • TWSR

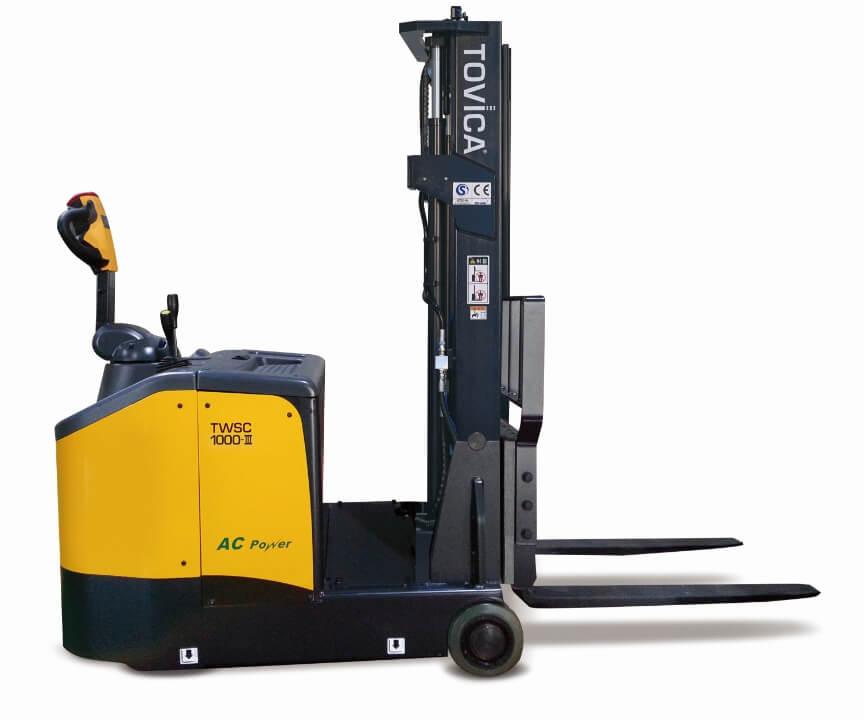

  • TWSC
  • FWR

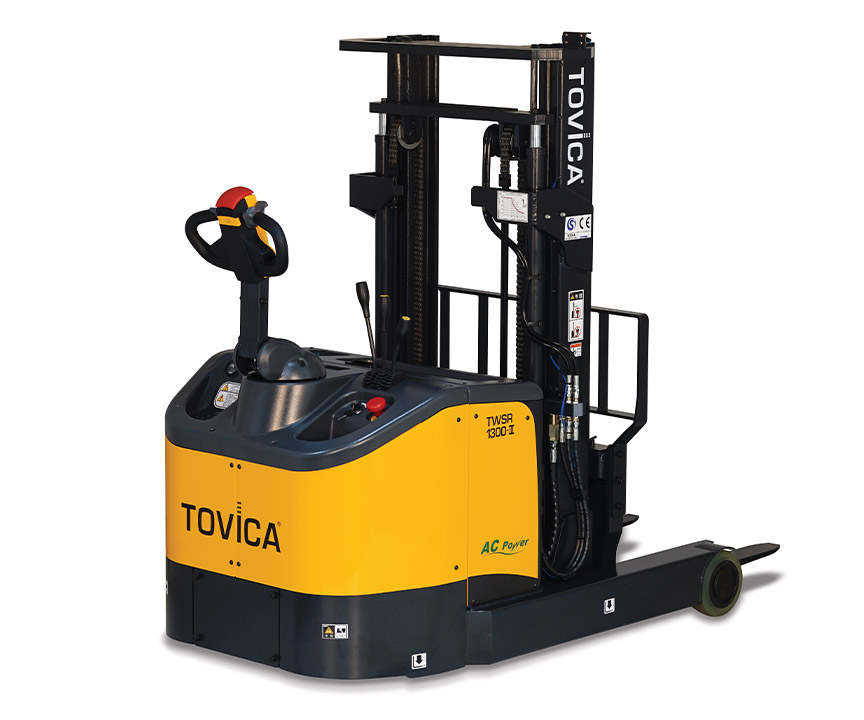

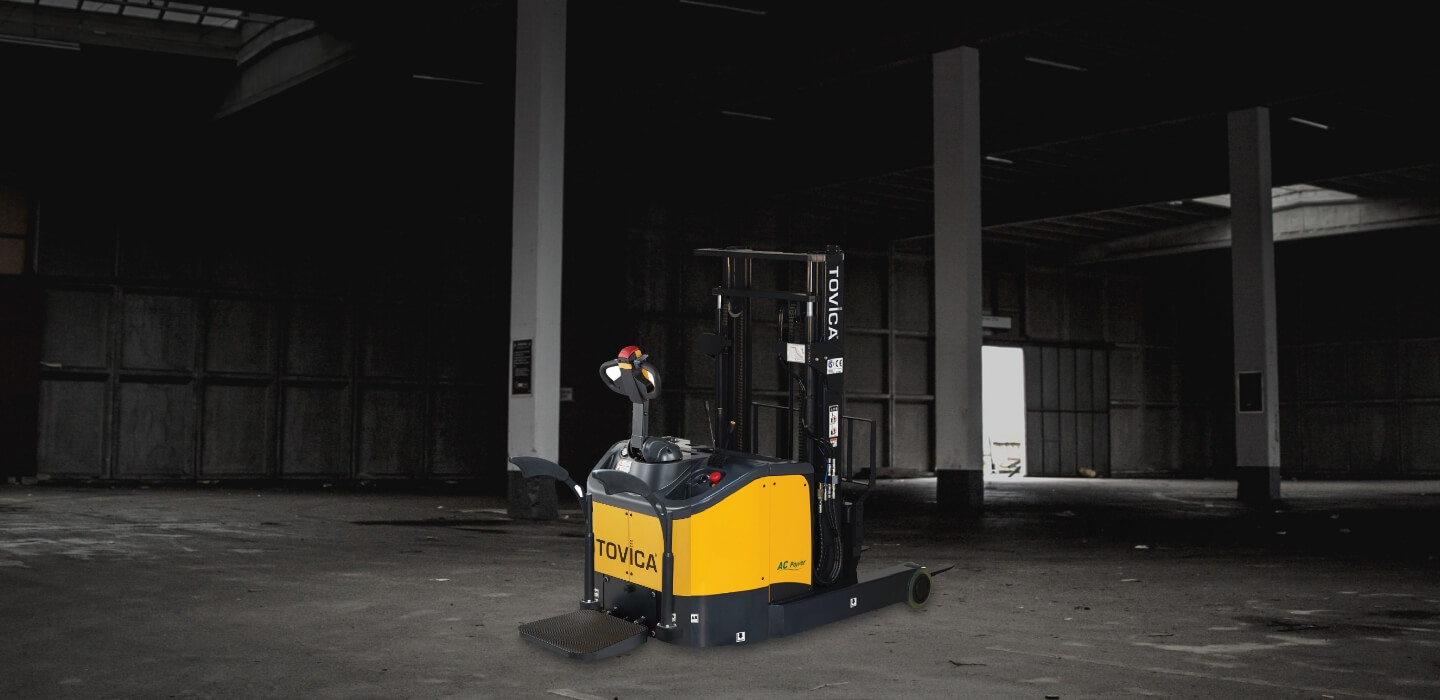

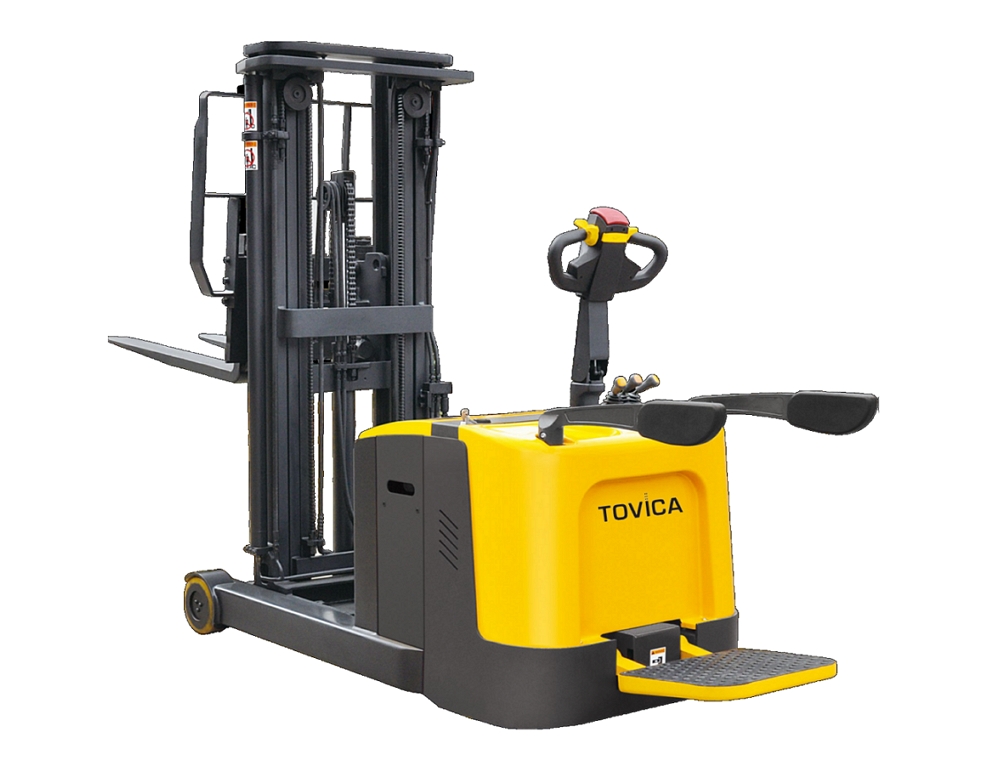

TWSR
리치타입 보행식 전동지게차
뛰어난 경제성과 부드러운 주행의 전동지게차

  • AC Control System

  • 진동과 소음이 없는 부드럽고 조용한 주행

  • 소비전력이 낮은 고효율의 AC Curtis 컨트롤러 채택

  • 소모성 부품이 없는 AC 모터로 유지비용이 저렴

  • 회생 및 제동 기능으로 배터리 연속 사용 시간 증대

  • 딥사이클 배터리 사용으로 경제적인 장비 운용 가능

  • EPS 적용으로 편의성과 작업성 향상 (옵션)

메뉴얼 다운로드 견적서 요청문의
  • 기능
  • 제품스펙 및 도면
  • 옵션
  • 동영상

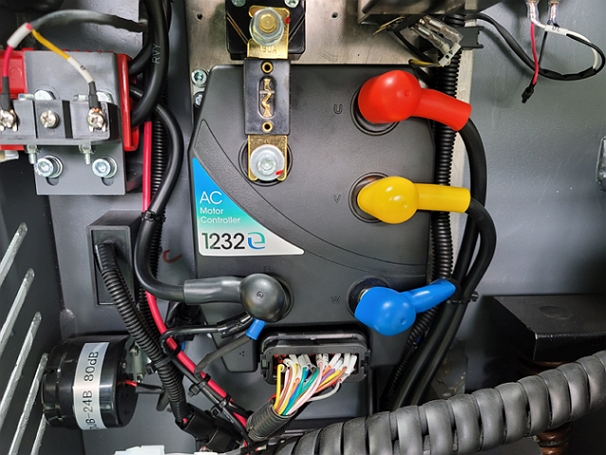

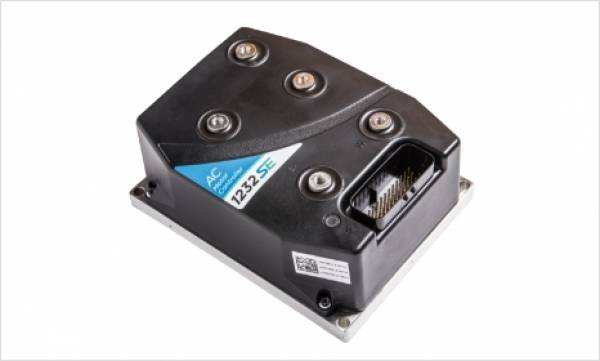

  • 01 AC Curtis 컨트롤러

    뛰어난 방열성능 및 내구성 부드러운 출발 및 주행속도 미세 조정 가능 뛰어난 에너지 효율

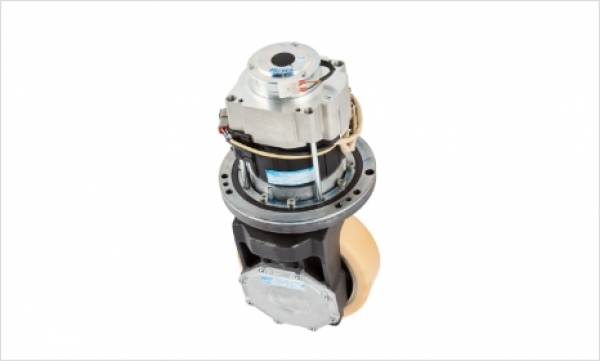

  • 02 AC Motor

    AC모터는 브러쉬가 없는 구조로 브러쉬 교체비용 절감 모터의 내구성이 뛰어남 브러쉬 소음이 없는 조용한 주행

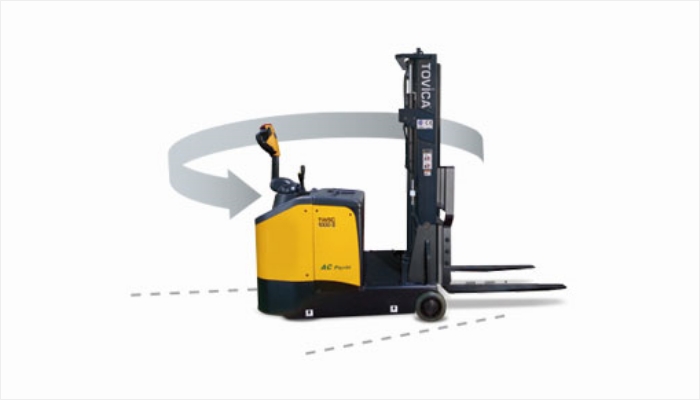

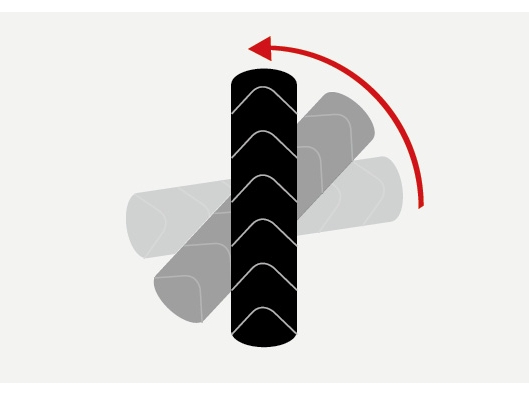

  • 03 스티어링 휠 자동정렬

    국내 최초 Power On시 스티어링 휠이 주행방향으로 자동 정렬

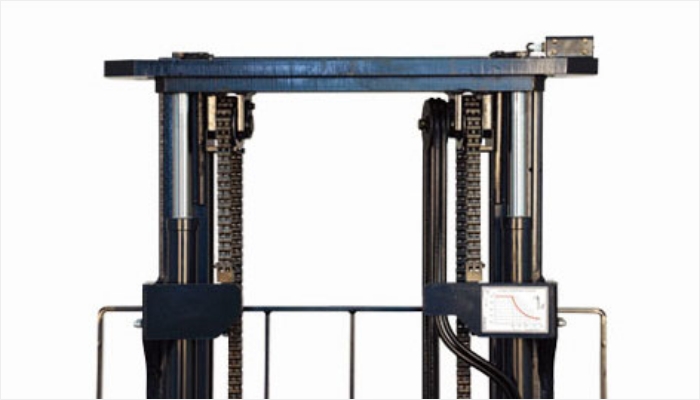

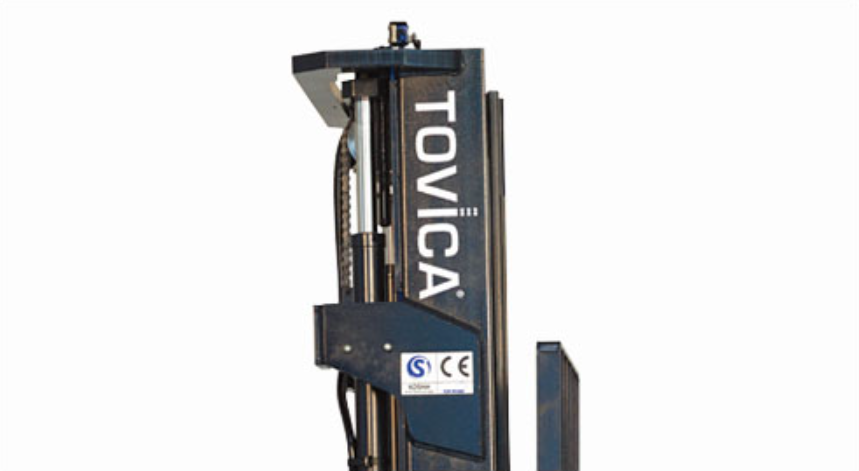

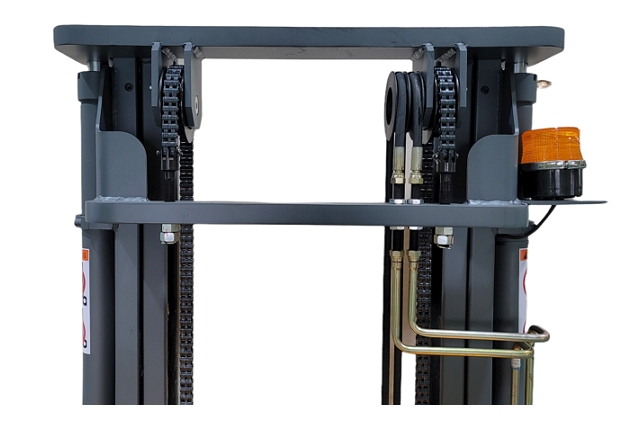

  • 04 견고한 Mast Beam

    1.5톤 지게차용 Beam 채택

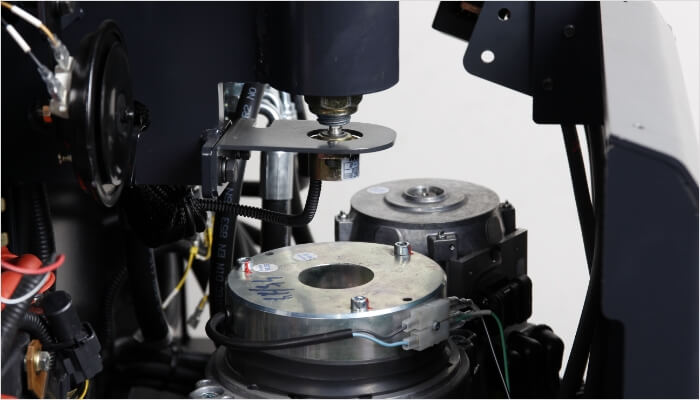

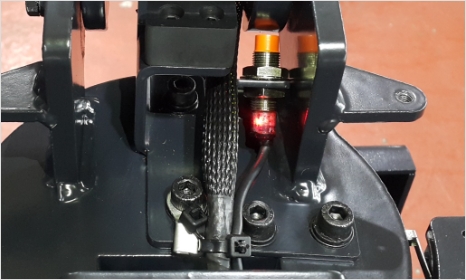

  • 05 정확한 틸러헤드 위치감지

    근접센서 사용에 의한 정확한 틸러 헤드 위치 감지

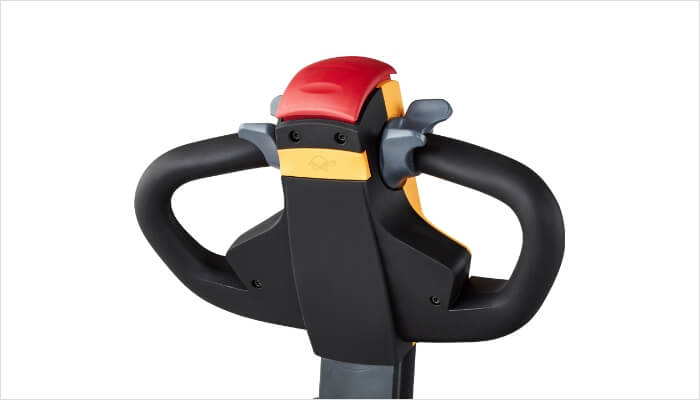

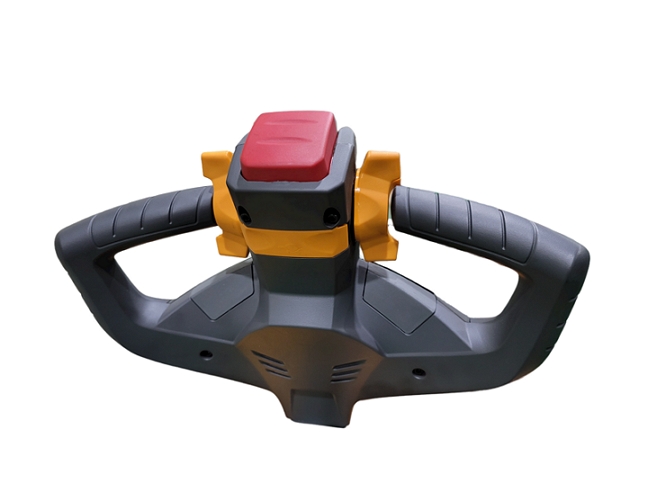

  • 06 밸리 스위치 (적색 버튼)

    - 전진 시 비상정지

    - 작업자 끼임사고 시 비상 역구동

  • 07 확트인 전방 시야

    양 사이드에 실린더 배치

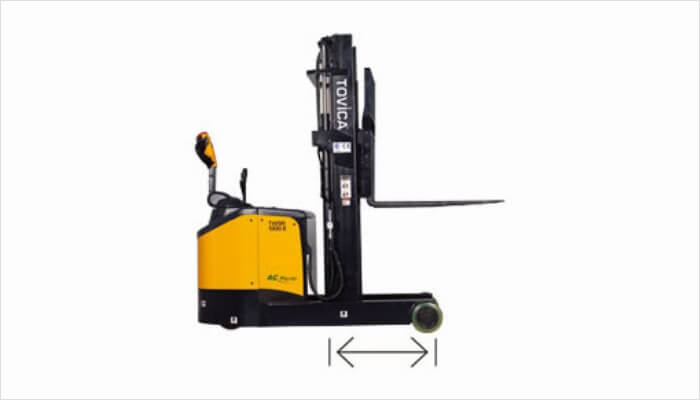

  • 08 리치실린더 완충 기능

    국내 최초 완충 기능 적용

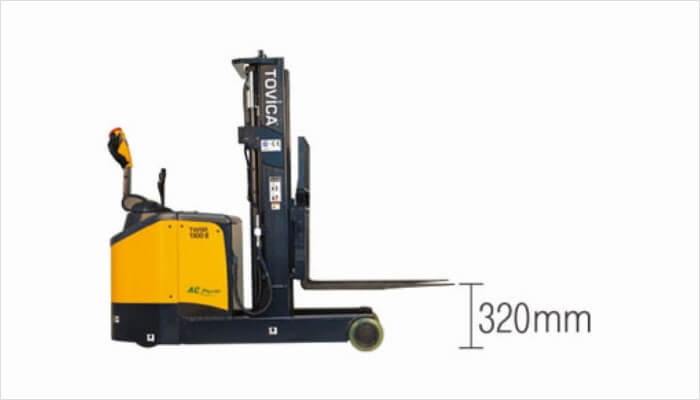

  • 09 동급 최대 자유인상 높이

    동급 최대 높이 (320mm)

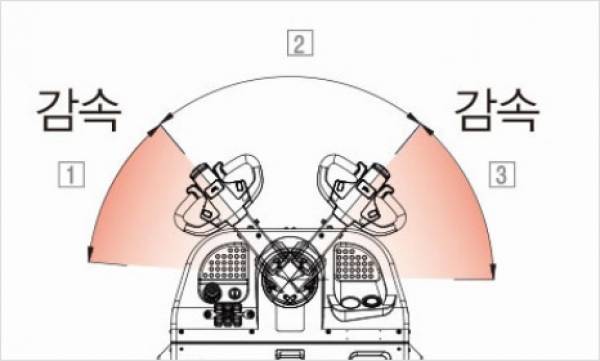

  • 10 코너 주행 시 자동 감속

    급코너 회전 시(1, 3구간) 주행속도 1/2로 자동 감속

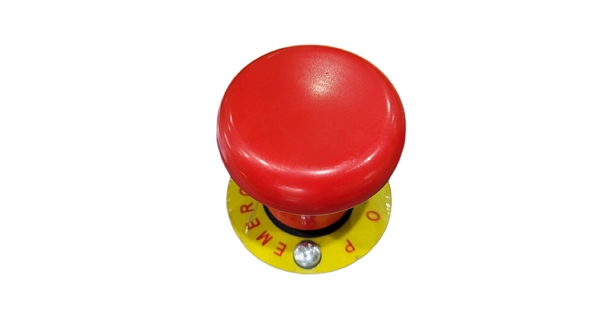

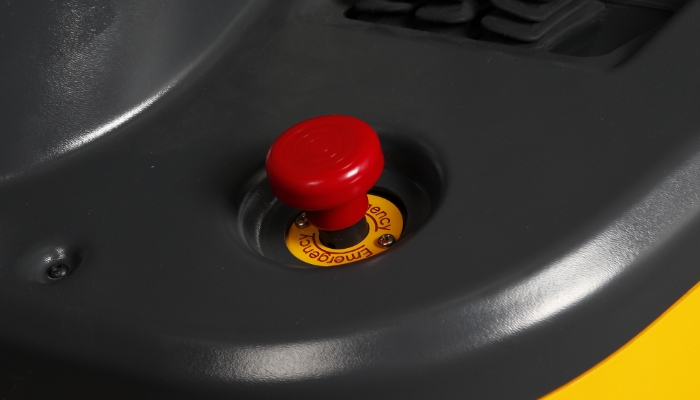

  • 11 비상 전원 차단 스위치

    장비에 공급되는 모든 전원 동시 차단

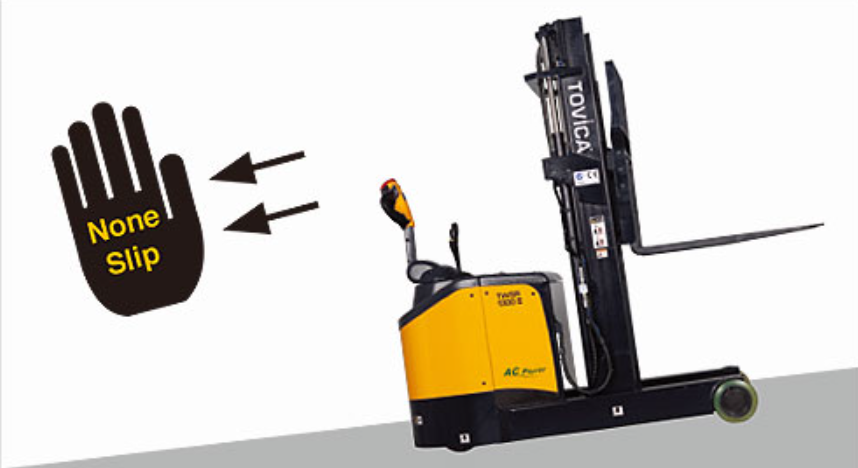

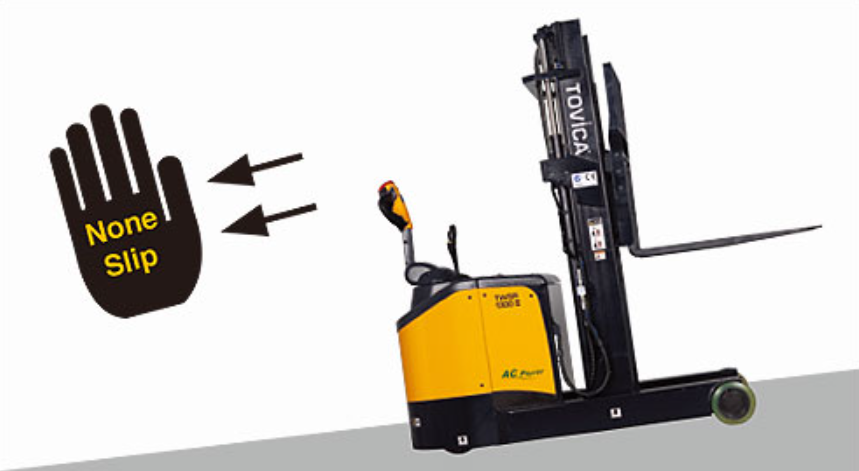

  • 12 Anti-Roll Back

    경사지에서 장비가 밀릴 경우, 모터를 역회전시켜 정지 상태 유지

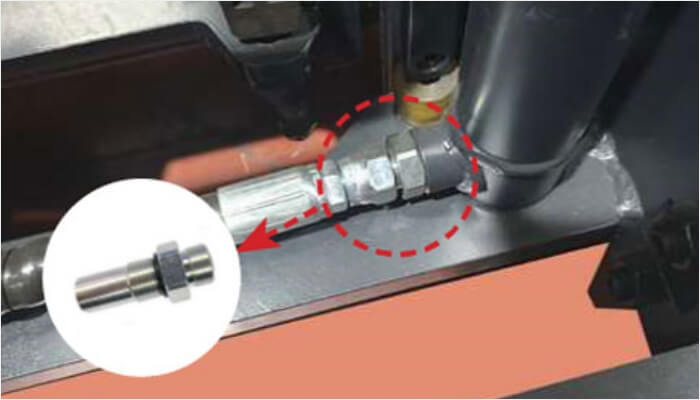

  • 13 하강안전밸브 (럽처밸브)

    유압라인 파손 시 라인을 차단하여 포크 급하강 방지

  • 14 속도 조절 스위치

    주행 속도 조절 가능

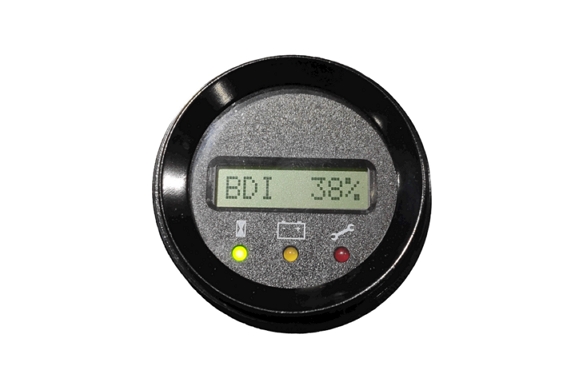

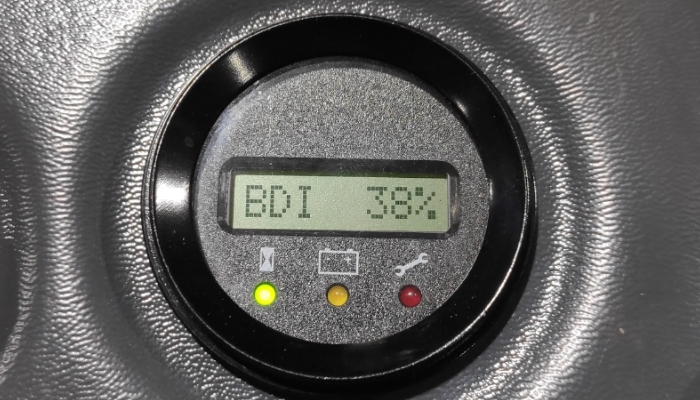

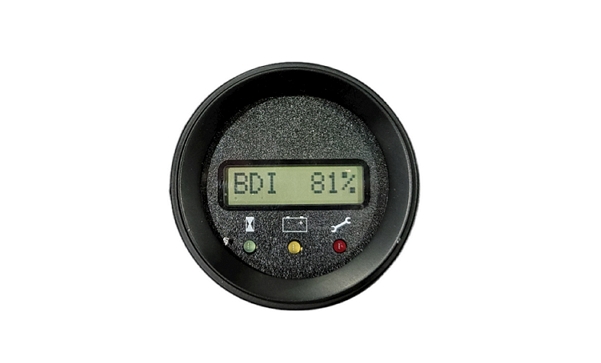

  • 15 BDI

    배터리 잔량 표기

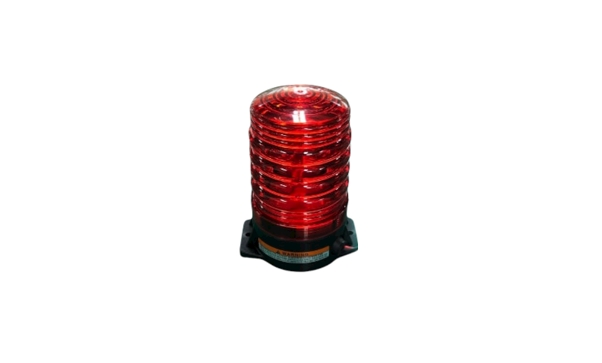

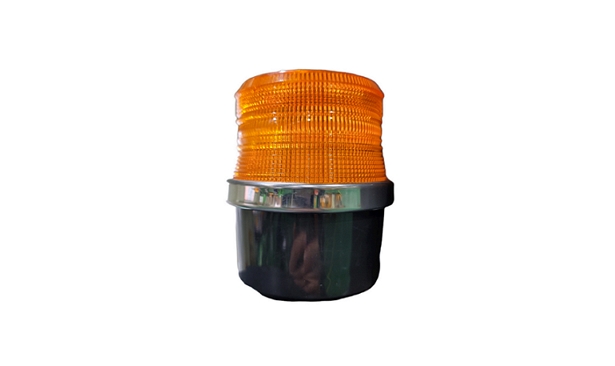

  • 16 경광등

    작동 중 항상 켜짐 기능으로 안전사고 미연 방지

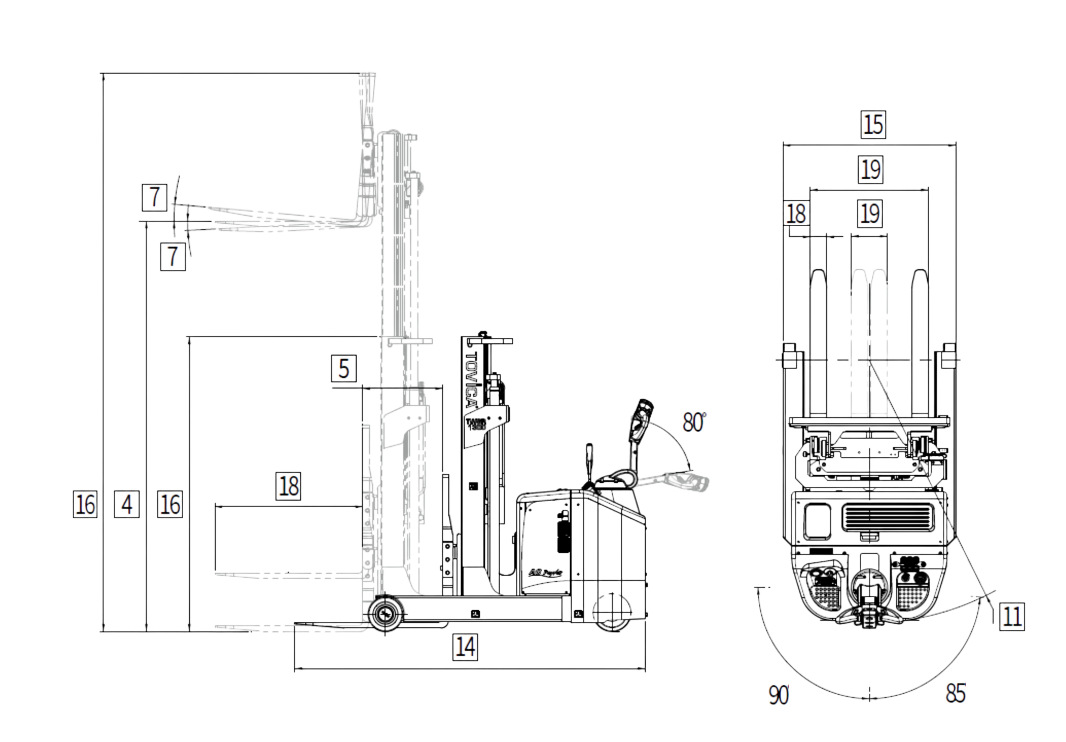

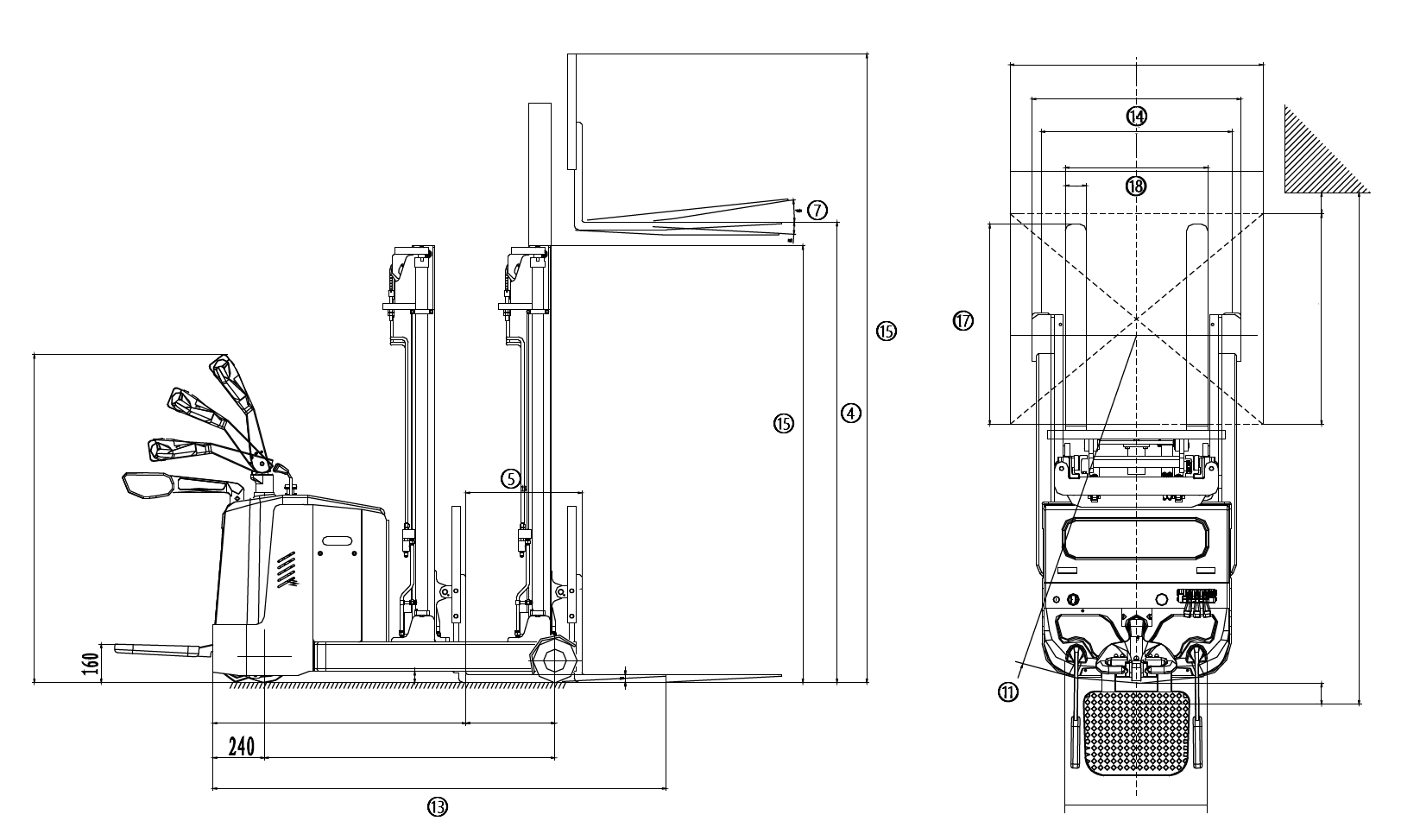

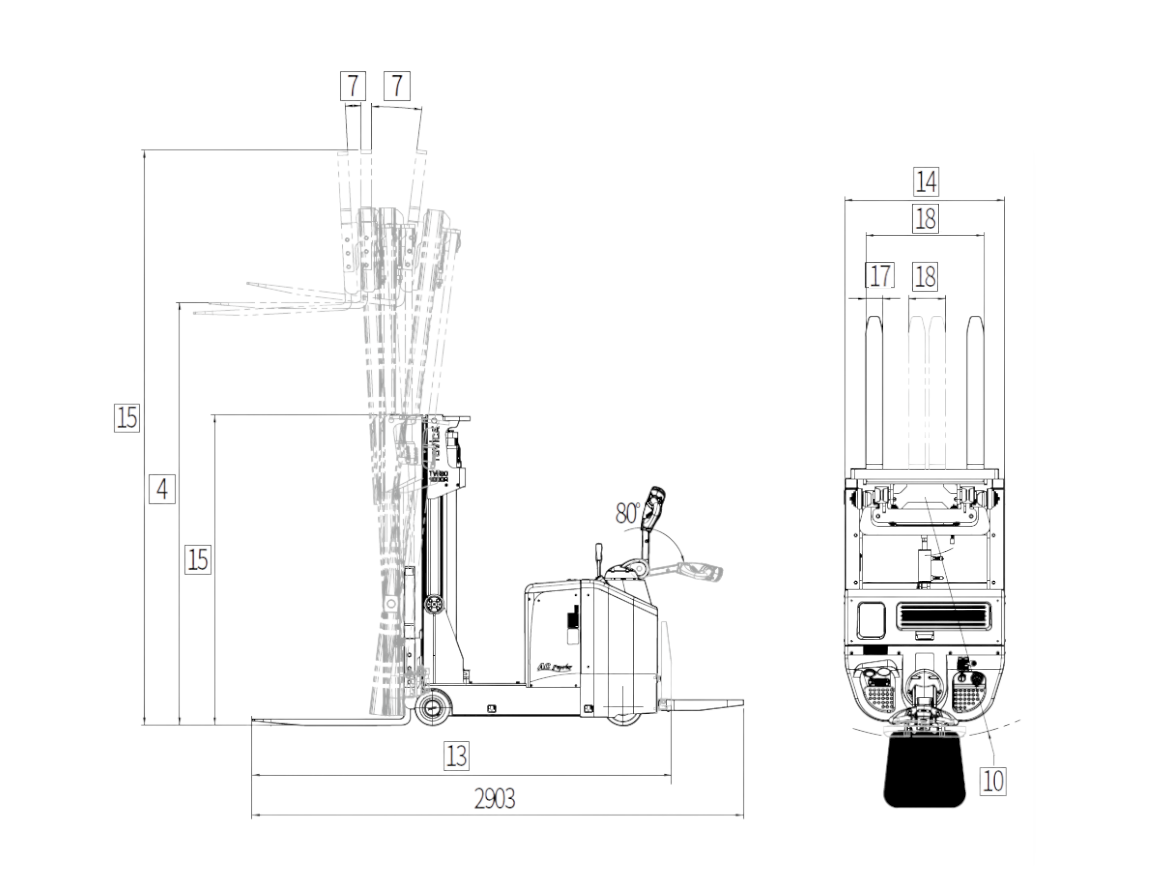

외관도

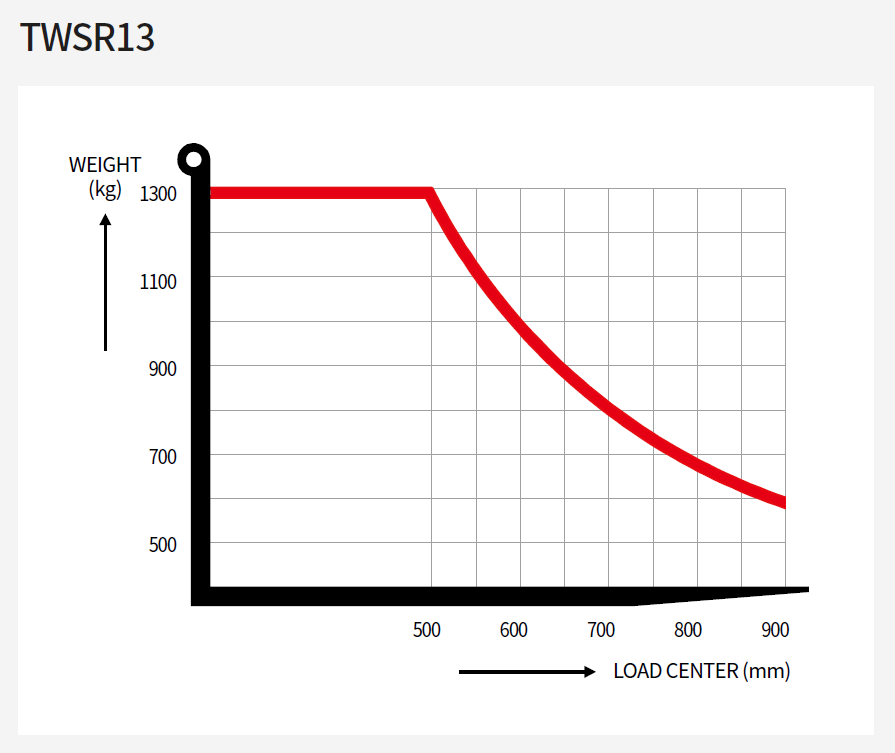

상품스펙
모델 TWSR13L TWSR13 TWSR13H TWSR13-EPS TWSR13H-EPS
1 적재 능력 kg 1300
2 하중 중심 mm 500
3 주행속도 부하 / 무부하 km/h 5.4 / 5.5 6 / 6
4 최대인상 높이 mm 1500 2500 3000 2500 3000
5 리치스트로크 mm 488
6 자유인상 높이 mm 300
7 포크 경사각 (전방 / 후방) deg 3º / 5º
8 포크 상승 속도 (부하 / 무부하) mm/sec 125 / 180
9 포크 하강 속도 (부하 / 무부하) mm/sec 310 / 165
10 등판능력 (Reach In) 부하 %(deg) 8(4.6°)
무부하 %(deg) 12(6.8°)
11 최소 회전 반경 mm 1600( * 1665)
12 직각적재 통로폭 파렛트 1100 x 1100 mm 2750(*2815)
13 파렛트 1100 x 1100 mm 2703(*2768)
14 전장 mm 2156(*2221)
15 전폭 mm 1050
16 마스트전고 상승시 / 하강시 mm 2402 / 2039 3402 / 1798 3980 / 2027 3402 / 1798 3980 / 2027
17 틸러헤드높이 수직 / 수평 mm 1414 / 963
18 포크 가로×세로×두께 mm 900 X 100 X 35
19 포크 벌림폭 최대 / 최소 mm 710 / 220
20 축간거리 mm 1380
21 드라이브 휠/로드 휠 (직경×두께) mm Ø230×70/Ø210×75
22 백 레스트 폭 / 높이 mm 828 / 902
23 자중 (배터리 포함) kg 1644(*1664) 1770±30 1850±30 1755 1855±30
24 주행 모터 모터사양 type 1.5KW / AC 15V 1.7kW / AC15V
제어방식 - MOSFET, Inverter
25 유압 모터 모터사양 type DC 2.2kW
제어방식 - Magnet Relay
26 충전기 구분 type 외장형 충전기
입력용량 - AC 단상 220V/60Hz
출력용량 - DC24V, 30A Max.
27 배터리 (5시간율) V/Ah 24V/215Ah, 5hr 24V/225Ah, 5hr 24V/215Ah, 5hr 24V/225Ah, 5hr
28 배터리중량 kg 150 210 150 210

※ 발판(가로×세로) : 425×488mm

※ CE. S마크 인증모델은 상이할 수 있습니다

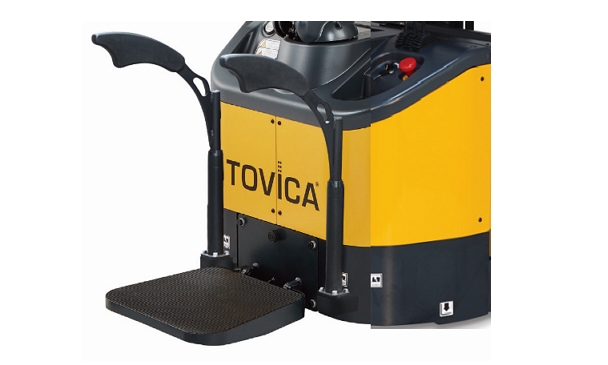

  • 01 접이식 발판/안전가드 부착

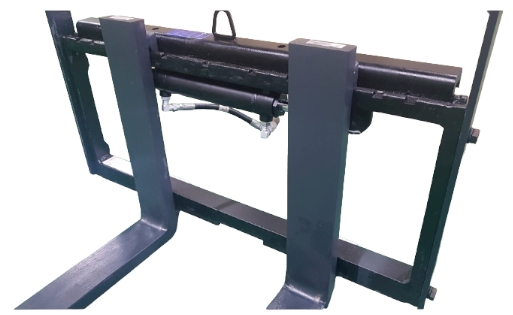

  • 02 사이드 쉬프트 장착

    포크 길이 선택 : 1070/1200/1500(mm)

  • 03 전자식 EPS 적용

    EPS : Electric Power Steering

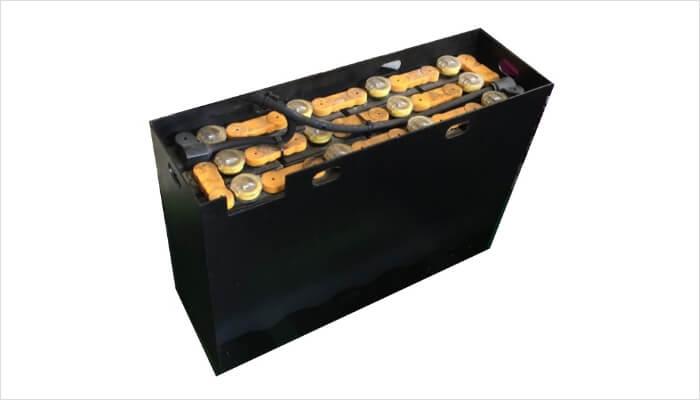

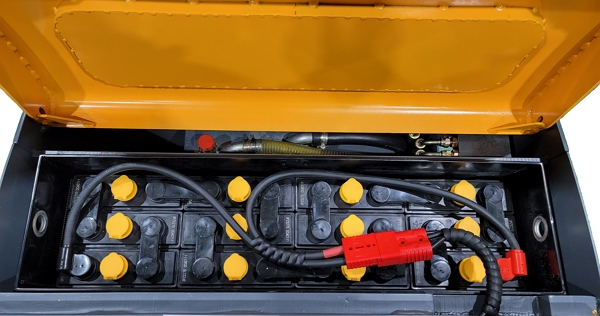

  • 04 함형배터리 적용

    넉넉한 사용시간 24V/225Ah, 5hr
